詳細情報 |
|||
| 素材: | チタニウムGr1 + SA 516 Gr70 | body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu: | デッサンに従って |
|---|---|---|---|
| 訓練: | デッサンに従って | 長さ: | 最大15メートル |
| 標準: | ASTM B898 | 水面: | 磨かれた |
| 応用: | 熱交換器 | ||
| ハイライト: | Gr1 SA 516 チタン チューブ シート、チタン チューブ シート 90 mm、圧力容器用 90 mm チューブ シート,Titanium Tube Sheets 90mm,90mm Tube Sheet for Pressure Vessels |
||
製品の説明

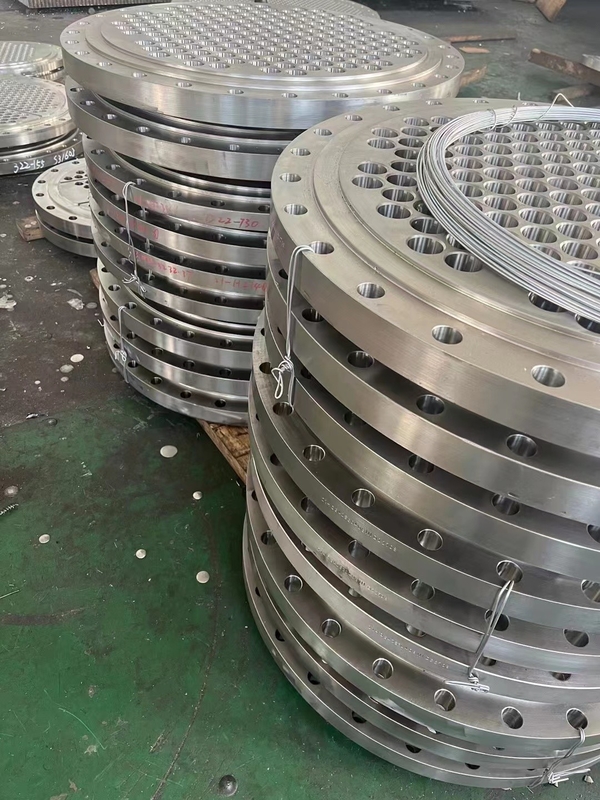

チタン ASTMB265 Gr1 10mm + SA 516 GR70 90mm 熱交換器用チューブシート
製品説明
チタンチューブとチタンチューブシートの溶接。チューブシートはチタンクラッディングで作られています: ASTM A516 グレード 70 プレートが ASTM B265 Gr.1 シートで接着されています。チタン溶接チューブ (Φ25mm x 厚さ 0.7mm x 長さ 11.2m) は、ASTM B338 グレード 1 に従って製造されています。チューブ シートは、オーストラリアの発電所コンデンサー用に設計されています。
チタンは耐食性に優れていることから、さまざまな化学反応容器や熱交換器の材料に広く使用されていますが、コストが高いという欠点があります。特に構造部材として使用する場合、この問題は特に顕著であり、有効な解決策はチタンクラッド鋼板の使用です。チタンと普通鋼を組み合わせたものをチタンクラッド鋼板といいます。チタンの耐食性と構造体としての普通鋼板の強度を兼ね備えています。最も重要なことは、全体のコストを大幅に削減できることです。
利用可能なサイズ:
クラッディング プレートの厚さ:2-12mm
ベースプレートの厚さ: 3-200mm
長さ: 12 メートル
処理中 :
ローリングクラッディングと爆発性クラッディング
標準：
ASTMB898
| 標準 | 化学組成 (重量 %、最大または範囲) | 機械的特性 (分) | |||||||||||||
| ASTM B265 | UNS いいえ |
N | C | H | フェ | 〇 | アル | Ⅴ | パラジウム | モ | ニ | 引張り | 収率 | エル。 | 赤。 |
| MPa | MPa | % | % | ||||||||||||
| GR 1 | R50250 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | 240 | 138 | 24 | 30 | |||||
| GR2 | R50400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 345 | 275 | 20 | 30 | |||||
| GR 3 | R50550 | 0.05 | 0.08 | 0.015 | 0.3 | 0.35 | 450 | 380 | 18 | 30 | |||||
| GR 4 | R50700 | 0.05 | 0.08 | 0.015 | 0.5 | 0.4 | 550 | 483 | 15 | 25 | |||||
| GR 5 | R56400 | 0.05 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | 895 | 828 | 10 | 25 | |||
| GR 7 | R52400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.12～0.25 | 345 | 275 | 20 | 30 | ||||
| GR 9 | R56320 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0～3.0 | 620 | 483 | 15 | 25 | |||
| GR 12 | R53400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.2～0.4 | 0.6～0.9 | 483 | 345 | 18 | 25 | |||
| GR 23 | R56401 | 0.03 | 0.08 | 0.0125 | 0.25 | 0.13 | 5.5-6.5 | 3.5-4.5 | 828 | 759 | 10 |
15
|
|||
