チタニウム Gr1 Gr2 の熱交換器の管シート SA182 F304L F316L の覆われた版の管シート

製品の説明

耐食性 チタン Gr1/Gr2/Gr5/Gr7/Gr9/Gr12+SA182 F304L,F316L, クラッド板 クラッド板 管板

製品説明

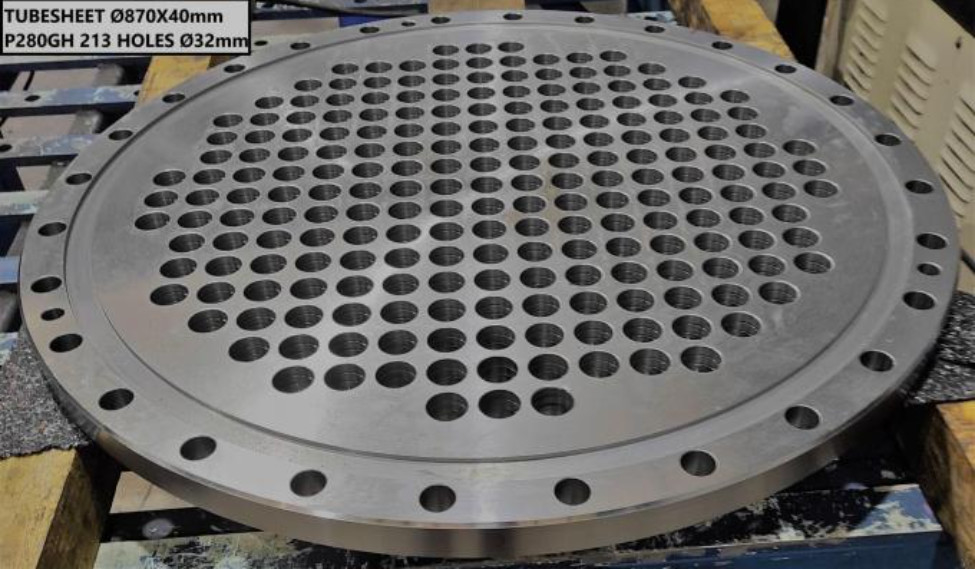

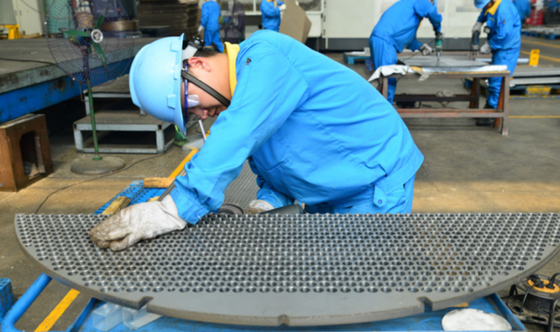

チタン管板は、主に薬品容器のカラム管を支えるために使用されます。チタンチューブシートは、その耐食性に優れているため、ハイエンドの化学機器に広く使用されています。機械加工されていないチタンチューブシートを提供することに加えて、Lixing Titaniumは、顧客からの図面に従って機械加工されたチューブシートも製造しています。ロッカードリル穴加工を備えたCNCボール盤を使用し、二重チューブシート穴の位置精度、公差の開口、および開口仕上げを効果的に確保し、チューブシートの品質を大幅に向上させました。

アプリケーション
シェルアンドチューブ熱交換器、ボイラー、圧力容器、蒸気タービン、大型中央空調、水の淡水化などに使用されます。

テスト
化学組成試験
物性試験
外観不良検査
超音波探傷

仕様

学年	状態	仕様
Gr1、Gr2、Gr4、 Gr7、Gr11、 Gr12、Gr16	熱間圧延(R) 冷間圧延(Y) 焼なまし(M) 溶液処理（ST）	外径 (mm)	厚さ(mm)
		150～2500	35～250



化学組成

学年	化学組成、重量パーセント (%)
	ハ (≤)	〇 (≤)	N (≤)	H (≤)	フェ (≤)	アル	Ⅴ	パラジウム	ル	ニ	モ	その他の要素 最大。各	その他の要素 最大。合計
Gr1	0.08	0.18	0.03	0.015	0.20	—	—	—	—	—	—	0.1	0.4
Gr2	0.08	0.25	0.03	0.015	0.30	—	—	—	—	—	—	0.1	0.4
Gr4	0.08	0.25	0.03	0.015	0.30	—	—	—	—	—	—	0.1	0.4
Gr7	0.08	0.25	0.03	0.015	0.30	—	—	0.12～0.25	—	0.12～0.25	—	0.1	0.4
Gr11	0.08	0.18	0.03	0.15	0.2	—	—	0.12～0.25	—	—	—	0.1	0.4
Gr12	0.08	0.25	0.03	0.15	0.3	—	—	—	—	0.6～0.9	0.2～0.4	0.1	0.4
Gr16	0.08	0.25	0.03	0.15	0.3	—	—	0.04～0.08	—	—	—	0.1	0.4



物理的特性

学年	物理的特性
	抗張力 分		耐力 (0.2%、オフセット)				50mmの伸び 最小 (%)
	ksi	MPa	分		マックス
			ksi	MPa	ksi	MPa
Gr1	35	240	20	138	45	310	24
Gr2	50	345	40	275	65	450	20
Gr4	80	550	70	483	95	655	15
Gr7	50	345	40	275	65	450	20
Gr11	35	240	20	138	45	310	24
Gr12	70	483	50	345	—	—	18
Gr16	50	345	40	275	65	450	20
