詳細情報 |
|||
| 素材: | ASTM/ASME A105、A350 LF1、LF2、A266、A694、A765 Gr.2 | クラッディングのサイズ: | 2～12mm |
|---|---|---|---|
| 支承板のサイズ: | 2-400mm | 長さ: | 最大15メートル |
| 標準: | ASTM B898 | 状態: | アニールされる |
| ハイライト: | チタン Gr7 Gr9 熱交換器チューブ シート、熱交換器チューブ シート SA516 GR70、SA516 GR70 チタン チューブ シート,Heat Exchanger Tube Sheet SA516 GR70,SA516 GR70 Titanium Tube Sheet |
||
製品の説明

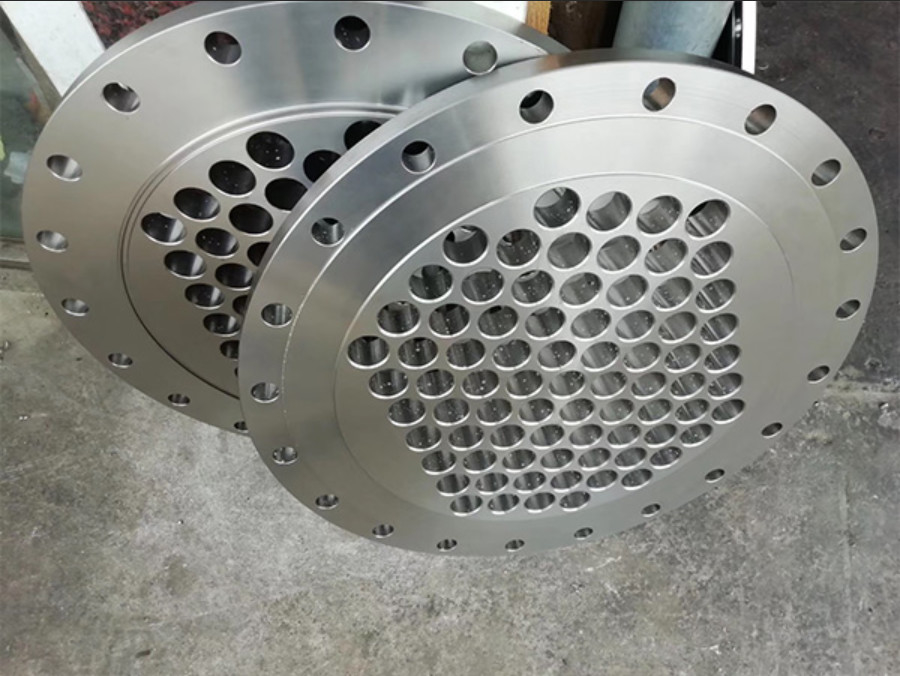

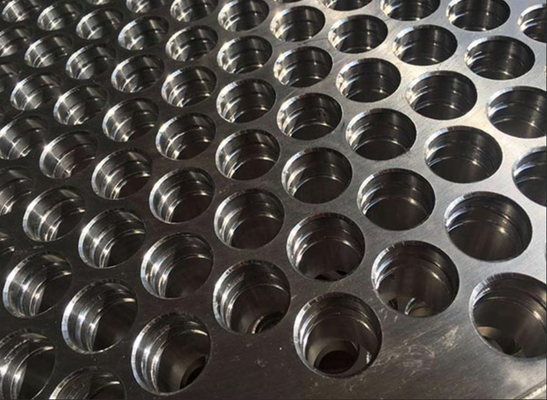

耐食性 TitaniumGr1/Gr2/Gr5/Gr7/Gr9/Gr12+SA516 GR70 クラッドプレート クラッドプレート チューブシート
製品説明
チタンチューブシート熱交換器は、非常にコンパクトなパッケージで表面積を最大化するために開発されました。冷却剤から水へ、および水から水へのアプリケーション向けに設計されています。すべての内部材料は海水中で非腐食性であり、有毒成分がシステムの水に浸出することはありません。内部チューブ シート コイルは完全にチタン チューブで構成され、絶縁されたスケジュール 40 PVC シェルで囲まれています。スケジュール 80 PVC およびスケジュール 80 CPVC シェルでも利用できます。一方の端は、クリーニングとコイル検査用にフランジ付きです。7.5 hp (90,000 btus) 以上のサイズをご用意しています。
チタン鋼クラッド板は耐食性、耐熱性に優れているため、ほとんどの場合、特に海水中ではステンレス鋼や銅合金、チタンよりも耐食性に優れています。
さらに、その用途は宇宙から陸、陸から海へと急速に拡大しています。したがって、チタン鋼クラッド板は、純チタンに取って代わる費用対効果の高い理想的な材料であり、低コストで高性能です。
利用可能なサイズ:
クラッディング プレートの厚さ:2-12mm
ベースプレートの厚さ: 3-400mm
長さ: 15 メートル
処理
ローリングクラッディングと爆発性クラッディング
標準：
ASTMB898
アプリケーション例:
尿素プラント、海水淡水化プラント、化学機器、石油製品、航空宇宙など....
| 標準 | 化学組成 (重量 %、最大または範囲) | 機械的特性 (分) | |||||||||||||
| ASTM B265 | UNS いいえ |
N | ハ | H | フェ | 〇 | アル | Ⅴ | パラジウム | モ | ニ | 引張り | 収率 | エル。 | 赤。 |
| MPa | MPa | % | % | ||||||||||||
| GR 1 | R50250 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | 240 | 138 | 24 | 30 | |||||
| GR2 | R50400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 345 | 275 | 20 | 30 | |||||
| GR 5 | R56400 | 0.05 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | 895 | 828 | 10 | 25 | |||
| GR 7 | R52400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.12～0.25 | 345 | 275 | 20 | 30 | ||||
| GR 9 | R56320 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0～3.0 | 620 | 483 | 15 | 25 | |||
| GR 12 | R53400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.2～0.4 | 0.6～0.9 | 483 | 345 | 18 | 25 | |||
