詳細情報 |
|||
| 素材: | チタニウムGr1、Gr2 | クラッディングのサイズ: | 2～12mm |
|---|---|---|---|
| 支承板のサイズ: | 2-200mm | 長さ: | 最大15メートル |
| 標準: | ASTM B898 | ||
| ハイライト: | 耐食性チタン チューブ シート、チタン チューブ シート Gr1 Gr2、Gr5 クラッド チューブ シート,Titanium Tubesheet Gr1 Gr2,Gr5 Clad Tube Sheet |
||
製品の説明

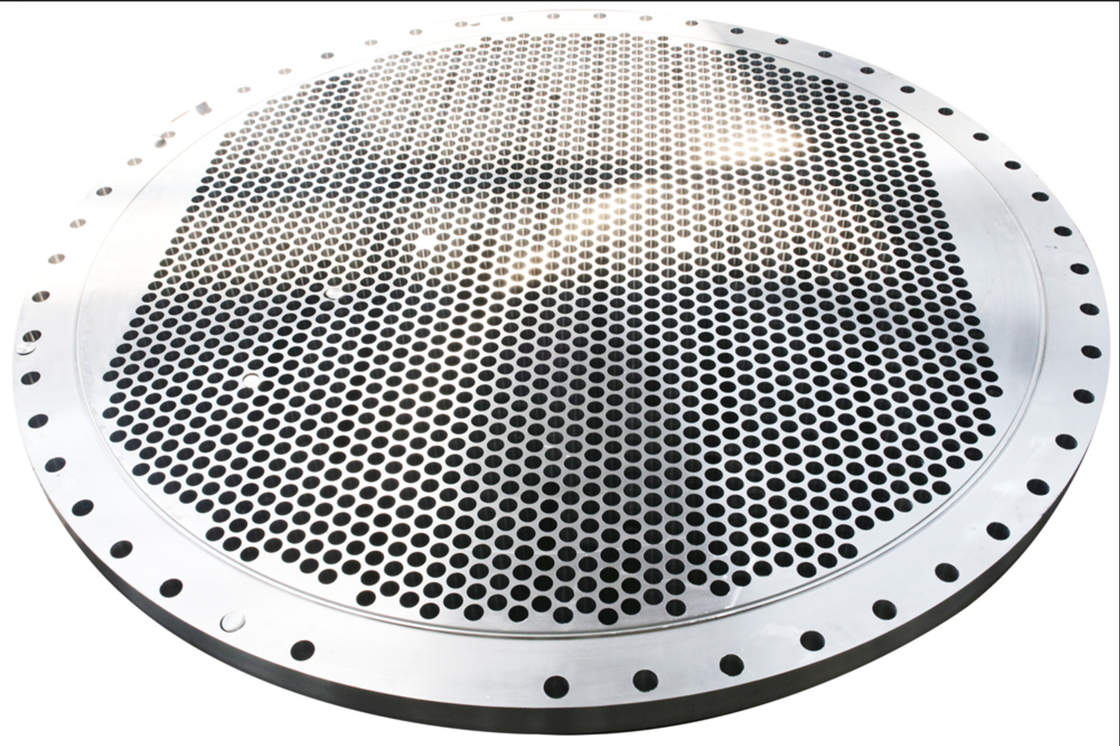

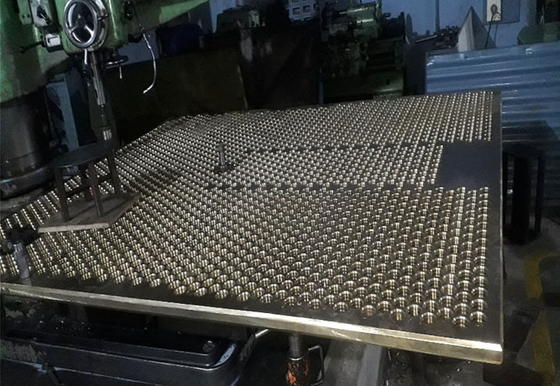

耐食性チタンクラッドプレートGr1 Gr2 Gr5クラッドプレートチューブシート
製品説明
チタンチューブシート熱交換器は、非常にコンパクトなパッケージで表面積を最大化するために開発されました。冷媒から水へ、および水から水への用途向けに設計されています。すべての内部材料は海水中で非腐食性であり、有毒成分がシステムの水に浸出することはありません。内部チューブ シート コイルは完全にチタン チューブで構成され、絶縁されたスケジュール 40 PVC シェルで囲まれています。スケジュール 80 PVC およびスケジュール 80 CPVC シェルでも利用できます。一方の端は、クリーニングとコイル検査用にフランジ付きです。7.5 hp (90,000 btus) 以上のサイズをご用意しています。
材料：
チタン、ニッケル、チタン/鋼、ニッケル/鋼、銅、ステンレス鋼/鋼、炭素鋼複合材
プレッシャー：
低圧、中圧、高圧。
温度：
低温熱交換器、中温熱交換器だけでなく、高温熱交換器。
中くらい：
不燃性、非毒性、非腐食性の媒体だけでなく、可燃性、毒性、腐食性の媒体、および高引火性、高毒性、高腐食性の媒体も含まれます。
利用可能なサイズ:
クラッディング プレートの厚さ:2-12mm
ベースプレートの厚さ: 3-200mm
長さ: 12 メートル
処理
ローリングクラッディングと爆発性クラッディング
標準：
ASTMB898
アプリケーション例:
尿素プラント、海水淡水化プラント、化学機器、石油製品、航空宇宙など....
| 標準 | 化学組成 (重量 %、最大または範囲) | 機械的特性 (分) | |||||||||||||
| ASTM B265 | UNS いいえ |
N | C | H | フェ | 〇 | アル | Ⅴ | パラジウム | モ | ニ | 引張り | 収率 | エル。 | 赤。 |
| MPa | MPa | % | % | ||||||||||||
| GR 1 | R50250 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | 240 | 138 | 24 | 30 | |||||
| GR2 | R50400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 345 | 275 | 20 | 30 | |||||
| GR 3 | R50550 | 0.05 | 0.08 | 0.015 | 0.3 | 0.35 | 450 | 380 | 18 | 30 | |||||
| GR 4 | R50700 | 0.05 | 0.08 | 0.015 | 0.5 | 0.4 | 550 | 483 | 15 | 25 | |||||
| GR 5 | R56400 | 0.05 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | 895 | 828 | 10 | 25 | |||
| GR 7 | R52400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.12～0.25 | 345 | 275 | 20 | 30 | ||||
| GR 9 | R56320 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0～3.0 | 620 | 483 | 15 | 25 | |||
| GR 12 | R53400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.2～0.4 | 0.6～0.9 | 483 | 345 | 18 | 25 | |||
| GR 23 | R56401 | 0.03 | 0.08 | 0.0125 | 0.25 | 0.13 | 5.5-6.5 | 3.5-4.5 | 828 | 759 | 10 | 15 |
|||
